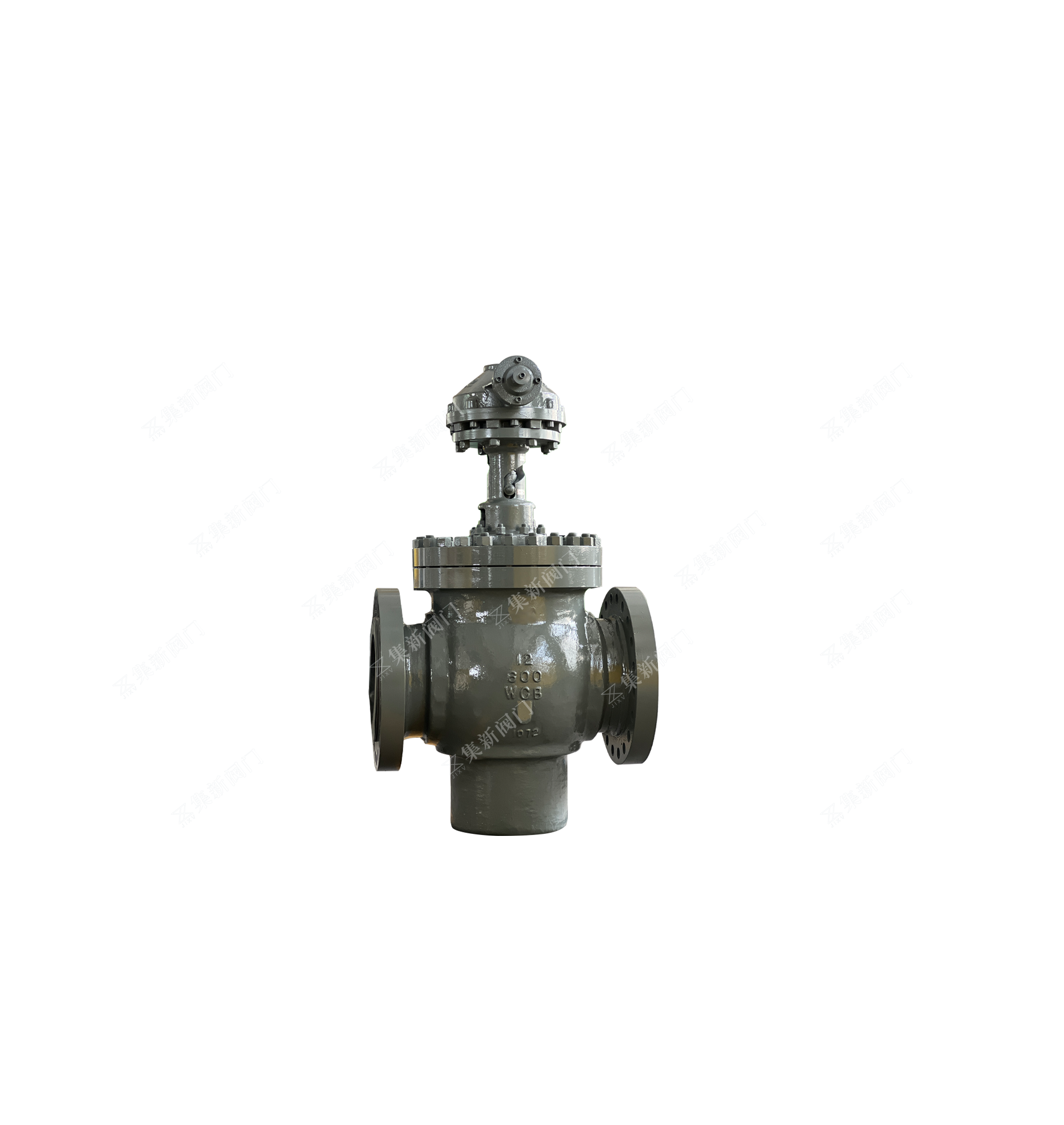

撑开式球面闸阀

设计标准:JB/T10673
压力等级:CL150~CL1500
主体材质:碳钢、合金钢、不锈钢、双相钢、镍基合金等
适用介质:水、蒸汽、油品、腐蚀性介质等
连接方式:RF / RTJ / BW
适用温度:-29-650度
  • 所属分类 :
  • 浏览次数 : ...
  • 发布时间 : 2024-11-19
  • 详细介绍

加水印 拷贝(1)



技术参数

设计标准:JB/T10673

压力等级:CL150~CL1500

主体材质:碳钢、合金钢、不锈钢、双相钢、镍基合金等

适用介质:水、蒸汽、油品、腐蚀性介质等

连接方式:RF / RTJ / BW

适用温度:-29-650度

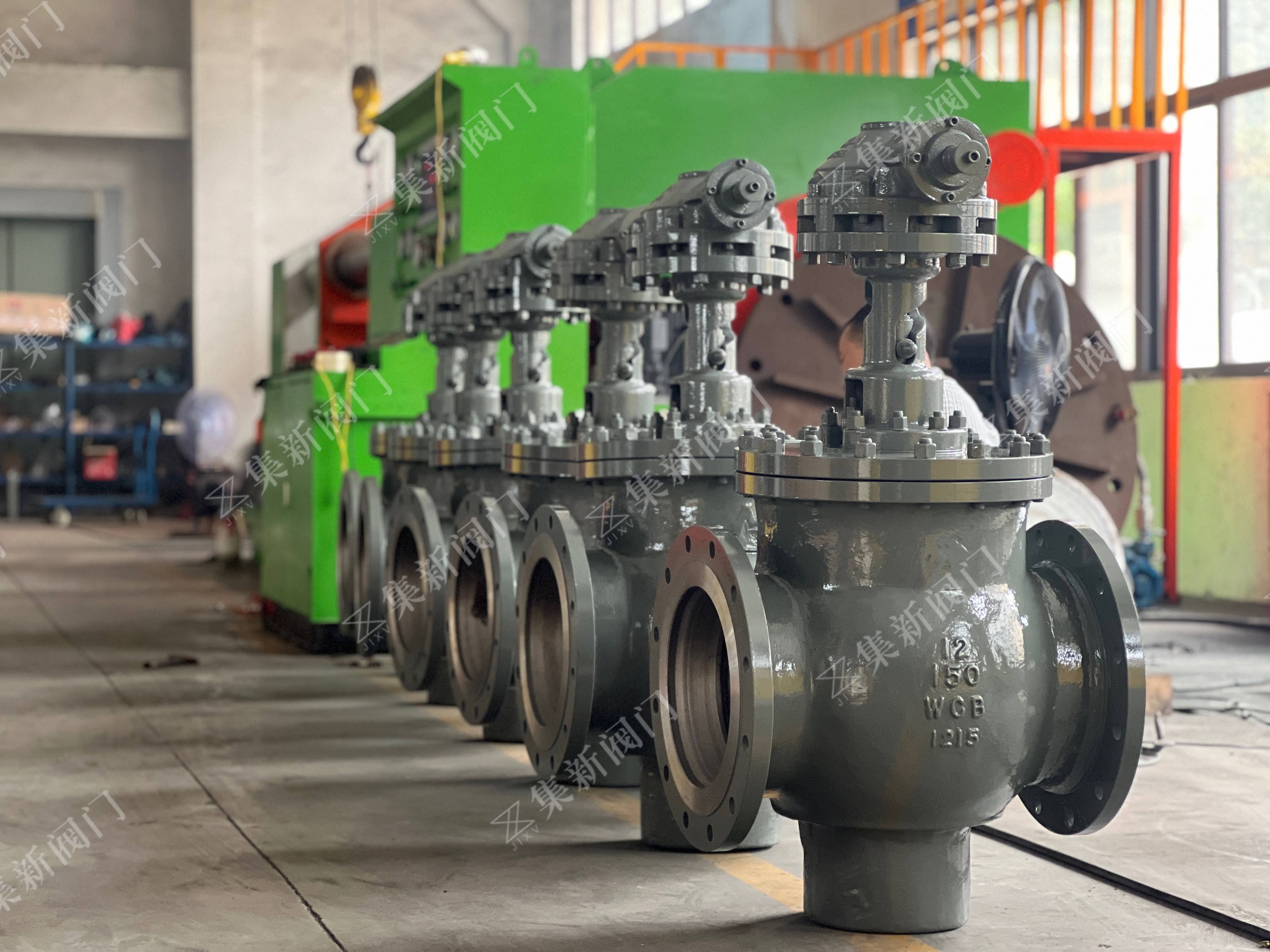

撑开式球面闸阀

该阀的主要特点是球体由三块组成,称为组合球体,中间一块为楔式锥体,两侧各有5°斜面,斜面上铁有燕尾槽。组合球体的两侧各有一块球形阀瓣,简称球瓣,其球面即为密封面,球瓣和楔式锥体连接处也铁有燕尾槽,它们相互配合。楔式锥体可由阀杆带动,可上下移动或旋转。球瓣的上方和下方分别有限位环和调整垫限制,不能随楔式锥体上升或下降,只能沿燕尾槽相对滑动,在水平方向平移或随楔式锥体旋转。阀杆的下端通过螺纹和轴销与楔式锥体固为一体,上端梯形螺纹与阀杆螺母相配合,阀杆螺母的转动由手轮,伞齿轮头或电动头、气动头驱动。阀杆的中部有一轨道销,销的两端各装一只滚轮,滚轮可在支架的导向槽内滚动,阀杆的运动轨迹由导向槽限制。
当阀门需要关闭时,顺时针旋转手轮,带动阀杆螺母旋转,阀杆螺母带动阀杆和楔式锥体旋转90°,然后沿轴线下移,球瓣也随楔式锥体旋转90°到阀门关闭位置,然后向两侧平移撑开,靠向阀体密封面,实现阀门关闭。当阀门需要打开时,反时针旋转手轮,通过阀杆螺母和阀杆,带动楔式锥体上升,使球瓣向中间收拢,脱离阀体密封面,然后楔式锥体带球瓣旋转90°,将阀门打开。
结构原理:
1 、关闭时,球瓣与阀体密封面间不产生相对磨擦,密封性能好,使用寿命长,平均寿命比闸阀提高几倍到几十倍。

2 、流通面积大,流阻小,密封副硬度高。
3 、阀体和球瓣密封面可堆焊或喷涂高硬度、耐腐蚀的合金材料,能适用于高温、高压、低温和强腐蚀的介质管道中,其功能*可以取代闸阀。
4 、本阀门启闭力矩小,只有闸阀的二分之一到三分之一。启闭时间短,只有闸阀的五分之一到十分之一,可以实现快速关闭。
5 、本阀门和摆动球阀(轨道球阀)相比,具有以下优点:
A 本阀门为双向密封。
B 启闭时间只有摆动球阀的一半。
